UBE氮氣分離膜

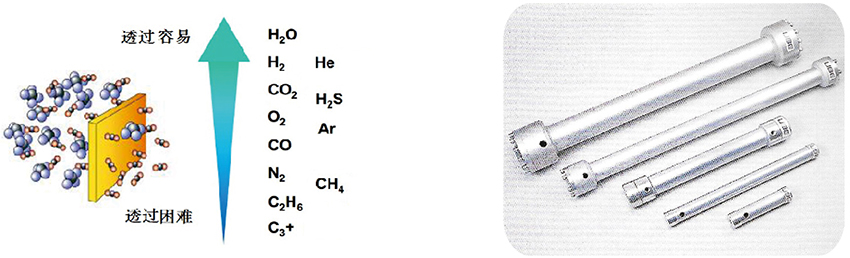

氣體分子透過速率原理
膜分離制氮基本原理
膜分離制氮是利用空氣中氮和氧等氣體分子通過中空纖維膜時滲透速率的差異,實現氮氣和氧氣分離的目的。

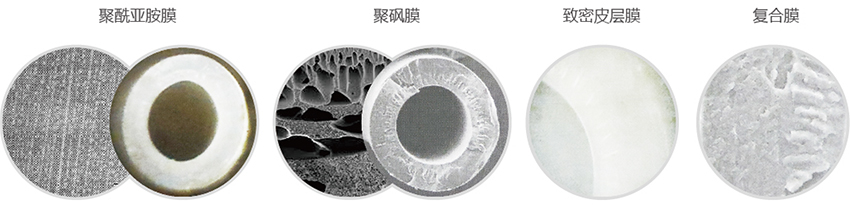

膜形態例子
膜材料按材質分主要有:金屬材料膜,無機材料膜以及高分子材料膜。
膜組件的主要形式有:平板式、卷式和中空纖維式。
目前中空纖維高分子材料膜較具有應用前景。
氣體分離膜主要材料及結構

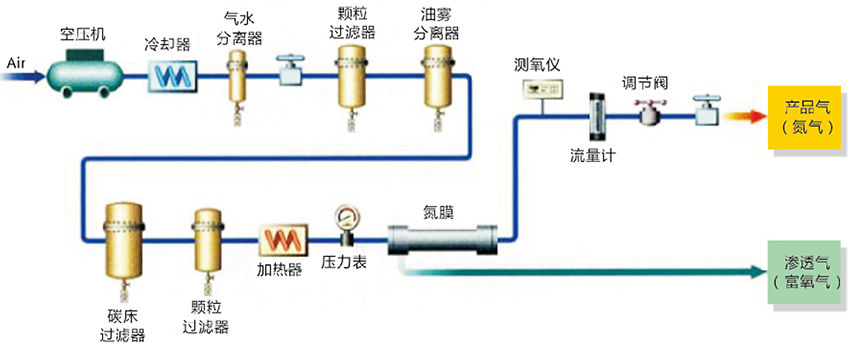

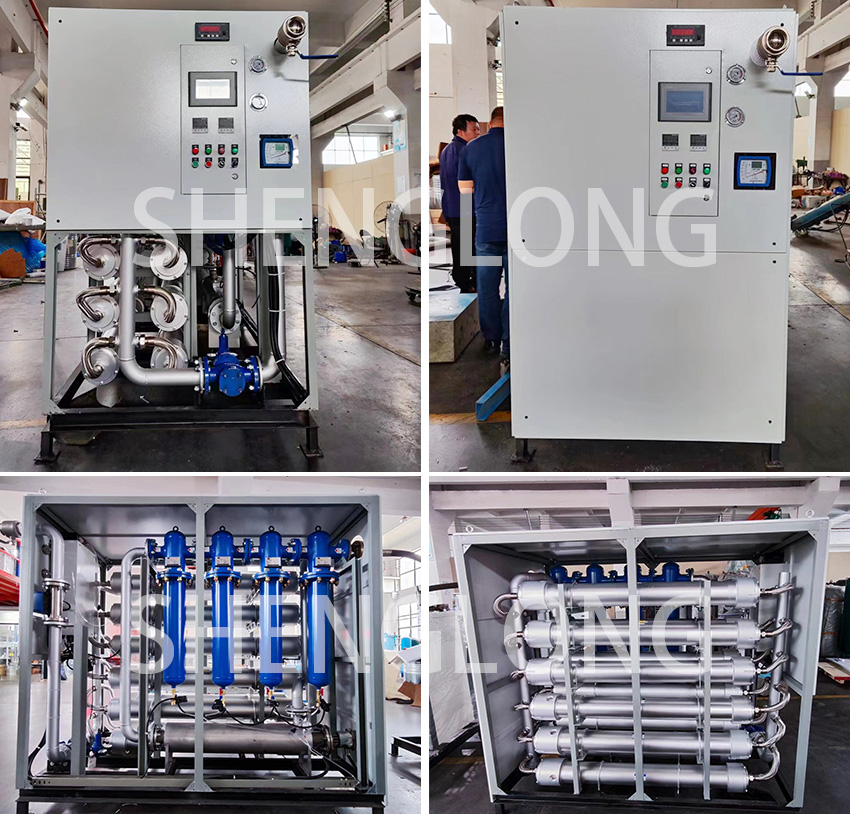

膜分離制氮機
UBE氮氣膜組
| 進氣條件：0.7MPaG，溫度：25°C | ||||||||||
| 型號 | N2濃度[%]和產氣量[N m3/h] | 膜組尺寸[mm] | 重量 | |||||||
| 99.9 | 99 | 98 | 97 | 96 | 95 | L | D | d | [kg] | |
| NM-B01A | 0.025 | 0.071 | 0.1 | 0.14 | 0.17 | 0.19 | 235 | 55 | 50 | 0.8 |
| NM-B02A | 0.06 | 0.15 | 0.21 | 0.27 | 0.33 | 0.4 | 360 | 55 | 50 | 1 |
| NM-B05A | 0.12 | 0.34 | 0.49 | 0.63 | 0.77 | 0.92 | 610 | 55 | 50 | 1.5 |
| NM-B10A | 0.24 | 0.66 | 0.95 | 1.2 | 1.5 | 1.8 | 1110 | 55 | 50 | 2.5 |
| NM-C05A | 0.26 | 0.74 | 1.1 | 1.4 | 1.7 | 2.1 | 634 | 90 | 70 | 3 |
| NM-C07F | 0.57 | 1.6 | 2.4 | 3.1 | 3.8 | 4.5 | 800 | 109 | 70 | 3 |
| NM-C10F | 0.87 | 2.4 | 3.7 | 4.7 | 5.8 | 6.9 | 1110 | 110 | 70 | 5 |
| NM-510F | 3.7 | 12 | 17 | 22 | 27 | 32 | 1080 | 180 | 130 | 16 |
| NM-615A | 3.7 | 12 | 17 | 22 | 27 | 32 | 1572 | 228 | 150 | 32 |
| NM-710F | 4.8 | 21 | 31 | 41 | 51 | 62 | 1080 | 244 | 180 | 33 |
| NM-815 | 4.8 | 21 | 31 | 41 | 51 | 62 | 1560 | 262 | 216 | 70 |
| NM-1015 | 5.2 | 22 | 34 | 45 | 55 | 67 | 1520 | 249 | 21 | 45 |
前處理要求
? 水/濕度：避免液態水進入，濕度<80RH%
? 顆粒：控制在0.01 μm以下
? 殘油：<0.01mg/Nm3
? 烴類：<0.013mg/Nm3
? 硫化氫：<3vol%
? 氮氣和胺類：< 100vppm
? 酸：需避免
? 芳香族：盡可能的降低含星
? 乙醇：可存在
UBE氮氣膜組工作條件
? 氮氣純度可調：?99.9%
? 進氣壓力：
低壓膜組：0.3MPa?1.4MPa，較佳壓力：0.7?1.1MPa。 高壓膜組：0.7?2.4MPa，較佳壓力：1.8?2.1MPa。
? 進氣溫度：10?60℃,較佳使用溫度：25?50℃。
? 較大操作溫度：可以在170° C下運行（特定膜組)。
? 產品氣露點可以達到-60° C,富氧最高可以到45%。
UBE膜組件特點
? 分離膜使用溫度范圍寬，耐壓強度高
? 分離系數高，產品氣量大
? 體積小、重量輕、效率高、瞬間啟動
? 使用壽命長，可達8年以上
? 已在多個領域得到普遍應用，可靠性高
氮氣裝置應用
? 油田制氮
? 煤礦井下移動防滅火系統
? 化學品、液貨船（LNG,LPG)船惰氣保護
? 倉儲氣調、蔬果保險、海洋平臺
? 管道吹掃、惰氣保護
氣體分離膜性能表述-1
? 產氣量：單位時間內所得氣體的流量；隨壓力和溫度的升高而增大
? 回收率：單位時間內所得氣體的流量占混合氣體流量的百分比
? 使用壽命：膜的使用壽命與膜本身性能以及運行環境和維護有關
注：回收率高表示需要的壓縮空氣少，運行經濟；隨壓力升高而稍有增加，隨溫度升高而略有下降。
膜分離制氮
氣體分離膜性能表述-2
溫度對產氣量、回收率的影響（1.1 MPa, 95%)
我們的產品和服務
合作靈活化、產品多樣化：
從膜組、膜單元、膜組方案設計
到膜制氮應用技術和服務
我們提供較符合客戶要求的產品和服務
UBE氣體分離膜
氮膜、富氧膜、脫濕膜、C〇?、H?膜、滲透汽化膜
